蒸汽管道安装规范及注意事项全解析：从施工到验收的完整指南

蒸汽管道作为工业与民用热能传输的核心设施，其安装质量直接关系到系统安全、能效与使用寿命。为确保蒸汽管道安装符合国家标准，规避潜在风险，本文结合GB50235、GB50184等规范要求，总结蒸汽管道安装的关键规范与注意事项，为从业人员提供实用指导。

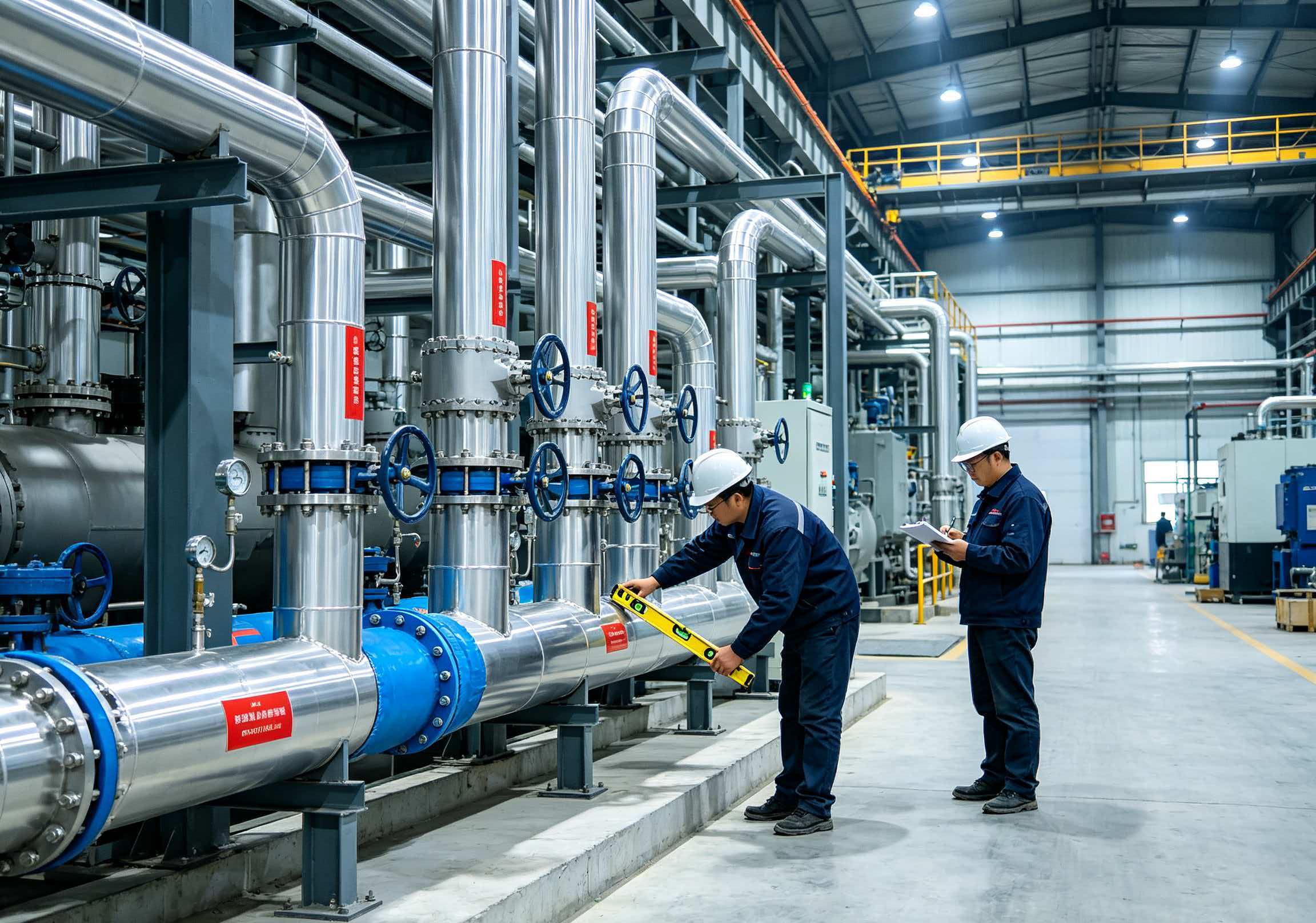

一、施工前的准备

1. 现场检查与清理：

• 核对管沟深度、宽度及坡度是否符合设计要求，确保沟底平整无杂物。

• 检查蒸汽管道的保温层是否完好，无破损、开裂现象，必要时进行修补。

• 清理管腔内杂物，防止焊渣、尘土等残留影响蒸汽流通或造成堵塞。

2. 材料与附件准备：

• 提前布置阀门、补偿器、支吊架等附件于沟边，便于后续安装。

• 确认管道、焊材、保温材料等规格符合设计文件，并具备质量证明文件。

二、安装过程中的核心规范与注意事项

1. 管道焊接与连接：

• 焊前清理：彻底清除管腔内外壁的油污、锈迹，确保焊接区域洁净。

• 焊接操作：

◦ 采用氩弧焊打底+电焊盖面工艺，焊缝需饱满、无气孔、裂纹等缺陷。

◦ 对接管口端面垂直度偏差≤1.5mm（管径≤100mm）或≤2mm（管径＞100mm）。

• 避免应力集中：焊口应避开弯头、三通等应力集中区，且相邻焊口间距≥150mm。

2. 坡度与排水设置：

• 坡度要求：主蒸汽管道顺流方向设置坡度，饱和蒸汽管道坡度≥0.5%（每米降5mm），过热蒸汽≥0.3%。

• 疏水装置：

◦ 按水平管30-50m间距、支管末端/减压阀前3m设置疏水点。

◦ 集水槽规格按管径分级配置（如DN≤100mm用等径×100mm，DN≥250mm配止回阀+窥视镜）。

3. 支吊架与补偿器安装：

• 支吊架：

◦ 固定支架每两个补偿器间设置1个，滑动支架预留3-5mm间隙以适应热胀冷缩。

◦ DN200以上管道采用6/8槽钢支架，落地支架配50mm混凝土基座。

• 补偿器：

◦ 方形补偿器预拉伸量取总伸长量50%，水平度偏差≤2mm/m。

◦ 套筒补偿器填料压盖预留调节余量，确保自由伸缩。

4. 特殊部件安装：

• 阀门、波纹补偿器等附件方向需与介质流向一致，并按设计要求设置固定支架。

• 穿越道路、建筑时加设钢套管保护，管顶距路面≥0.6m且低于冻土层。

三、测试与验收

1. 强度与严密性试验：

• 完成焊接后，进行水压试验（试验压力为设计压力的1.5倍），检查焊口、法兰连接处无渗漏。

• 采用肥皂水涂抹法或专业检测仪复查泄漏点。

2. 无损检测：

• 焊缝需进行100%超声波探伤（执行NB/T47013标准，Ⅱ级合格）或X射线检测。

• 补偿器、弯头等关键部位增加抽检比例。

3. 保温与防腐：

• 保温层施工需在压力试验合格后进行，接缝严密，厚度符合设计要求。

• 外护管焊缝需氩弧焊打底，并进行气密性试验（0.2MPa）。

四、安全注意事项

1. 焊接防护：操作人员佩戴防护面罩、手套，作业区设置防火隔离，避免飞溅物伤人。

2. 高空作业：立管安装时下方设置警戒区，使用柔性吊带吊装，严禁直接推管入沟。

3. 热胀冷缩处理：管道固定段与滑动段设置合理，避免因温度变化导致变形或断裂。

五、总结与建议

蒸汽管道安装需严格遵循“设计先行、规范施工、过程把控、验收严谨”的原则。通过精准的坡度控制、科学的应力补偿、严密的质量检测，可确保系统长期稳定运行。建议建立全周期维护档案，定期巡检疏水阀、补偿器等关键部件，及时消除隐患。
